您了解精密行星减速机的设计流程是怎样的吗?

来源:http://www.shqlsj.com 发布时间:2017/10/10 14:05:31
     高品质的精密行星减速机的诞生必将经过复杂缜密的研发生产过程;
     一、精密行星减速机设计的原始资料和数据有哪些;
1、伺服电机的类型、规格、转速、功率(或转矩)、启动特性、短时过载能力、转动惯量等。
2、工作机械(或自动化机械产品设备)的类型、规格型号、转速、用途、功率(或转矩)。工作制度:变载荷或者恒定载荷,变载荷的载荷图;启动和制动与较短时间过载转矩,启动频率;冲击和振动程度;旋转方向等
3、伺服电机与精密行星减速机的联接方式,轴伸是否有径向力及轴向力。
4、安装型式(精密行星减速机与伺服电机、自动化机械设备的相对位置、立式、卧式)。
5、精密行星减速机的传动比及其允许误差。
6、对精密行星减速机尺寸及其重量的要求。
7、对精密行星减速机使用寿命、安全程度和可靠性的要求。
8、环境温度、灰尘浓度、气流速度和酸碱度等环境条件;润滑与冷却条件(是否有循环水、润滑站)以及对振动、噪声的限制。
9、对操作、控制的要求。
10、材料、毛坯、标准件来源和库存情况。
11、精密行星减速机生产厂家要_具备较强的制造能力。
12、对精密行星减速机批量生产、成本核算和市场价格的分析要求。
13、交货期限。
上述是_条件和可按常规设计方面,例如设计寿命一般为1年。用于重要场合时,可靠性应较高等。
     二、选定精密行星减速机的类型和安装型式。
初定各项工艺方法及参数;选定性能水平,初定齿轮及主要机件的材料、热处理工艺、精加工方法、润滑方式及润滑油品。
1、确定精密行星减速机传动级数。
按总传动比,确定传动的级数和各级的传动比。
2、初定几何参数。
初算齿轮传动中心距(或节圆直径)、模数及其他几何参数。
3、整体方案设计。
确定精密行星减速机的结构、轴的尺寸、跨距及轴承型号等。
4、校核——校核齿轮、轴、键等负载件的强度,计算轴承寿命。
5、润滑冷却计算。
6、确定行星减速器的附件。
7、确定减速机的齿轮渗碳深度。
必要时还要进行齿形及齿向修形量等工艺数据的计算。
8、绘制精密行星减速机机械图。 在设计中应贯彻国内行业的有关标准。
     权立牌精密行星减速机的生产过程_是经过每个细致的检测研制环节,品质值得用户信赖,详情可咨询权立技术部。更多精彩内容请关注http://www.shqlsj.com

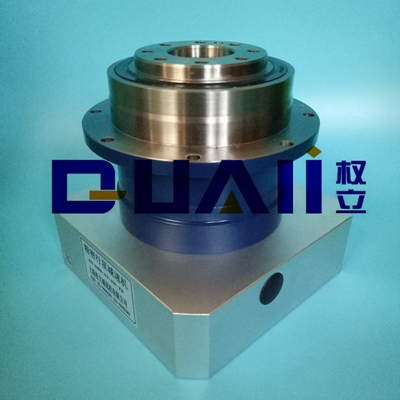

 上海权立精密行星减速机
