盘式AH精密行星减速机构造大揭秘

来源:http://www.shqlsj.com 发布时间:2018/9/10 9:20:46
     盘式AH系列精密行星减速机为_圆盘输出式减速器,其结构紧密、小型、微体积、高功率密度, 大扭矩、电机安装简便,也可以选择带有长度补偿轴的安装。安装方式多样化,可垂直,水平,与从动轴上下安装,常用于激光切割机等其他场合的应用,下面我们来详细介绍一下AH精密行星减速机的各部位技术参数,使用户有具体的了解。
     如下图所示:

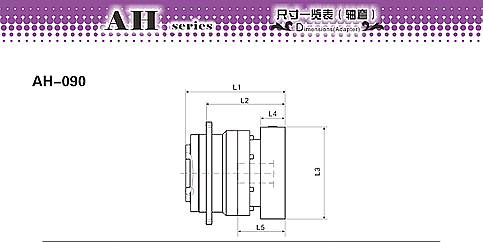

AH90精密1段、电机轴径14的外形尺寸图,机身总长度为100mm,那么机壳的尺寸是70mm,从输出端面到圆盘的长度为30mm;AH90盘式行星减速机的输出连接法兰直径为118,止口直径90,高度为10mm,厚度为6mm,圆盘直径总长63mm。
精密行星减速机
     我们在来看输入端尺寸,用户在选型时这部分的技术参数尤为重要,从图上我们可以看出机身直径达到了89mm,伺服电机输入连接法兰之间为65mm,电机轴径14mm,轴孔深度35mm。输入端尺寸可随安装马达的具体尺寸而有所差异,电机轴径与输入轴径稍微有差异时,可以装上轴衬套。

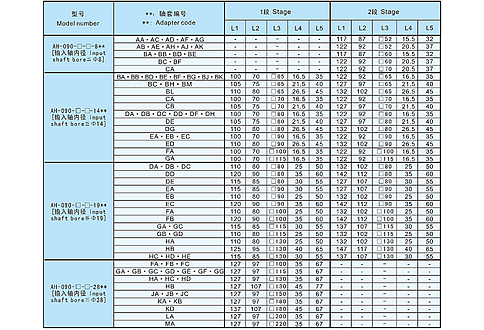

     根据以上对于AH精密行星减速机各部位的参数详细解读,我们可以看出如图上所示:AH-090精密单级的马达轴径为≤14的外形尺寸,和电机≤19的尺寸,还有电机轴径≤28的外形尺寸都详细标出,如您在选型时有不懂之处可咨询权立公司。
     选用AH90精密行星减速机时要充分考虑其负载能力、输出转速、工作条件、使用环境等因素。请朋友们在订货时需提供电机具体型号(电机轴,定位台阶,安装孔距 孔径),才可正确的选型。
精密行星减速机
