行星减速机与电机联接装配事项

来源:http://www.shqlsj.com 发布时间:2017/4/29 15:41:17

上海权立技术工作人员上门为弯管机客户安装ZF伺服行星减速机

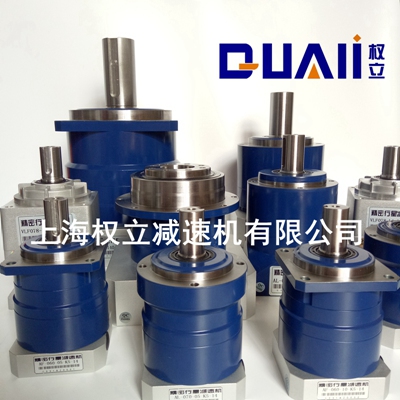

行星减速机

 装配指南

BS电机直联型:

1、电机是否正确?行星减速机是否正确?

2、确认电机和行星减速机是否完好?将电机轴和行星减速机的连接部分清洁干净

3、旋掉行星减速机外侧的密封螺丝以便调整夹紧螺丝

4、移走电机轴键

5、旋开夹紧螺丝,如果电机轴小于输入孔直径请使用配套轴套,然后请在竖直方向上将适配的电机与行星减速机装配完毕

6、将行星减速机法兰与电机法兰连接好对角旋紧定位螺栓

7、使用扭力扳手将夹紧环旋紧,旋紧密封螺丝完成

B14电机直联型:

1、电机是否正确?行星减速机是否正确?

2、确认电机和行星减速机是否完好?将电机轴和行星减速机的连接部分清洁干净

3、旋掉行星减速机外侧的密封螺丝以便调整夹紧螺丝移走电机轴键

4、将转接法兰装配到电机上

5、旋开夹紧螺丝,如果电机轴小于输入孔直径请使用配套轴套,然后请在竖直方向上将适配的电机与行星减速机装配完毕

6、将行星减速机法兰与电机法兰连接好对角旋紧定位螺栓

7、使用扭矩扳手将夹紧环旋紧,旋紧密封螺丝完毕。

详细行星减速机技术咨询上海权立减速机有限公司    电话021-69980281      159-2137-6629
